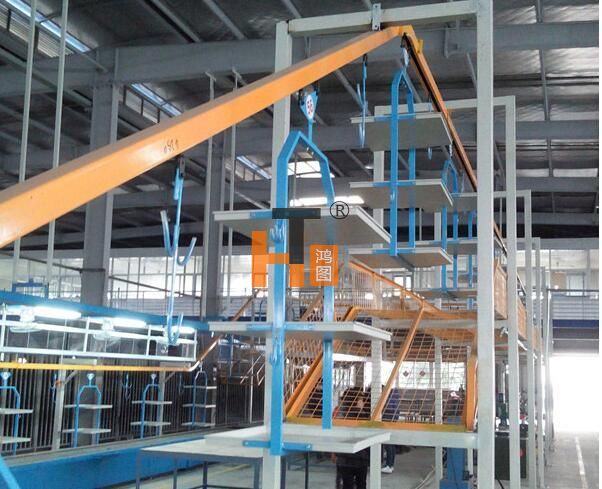

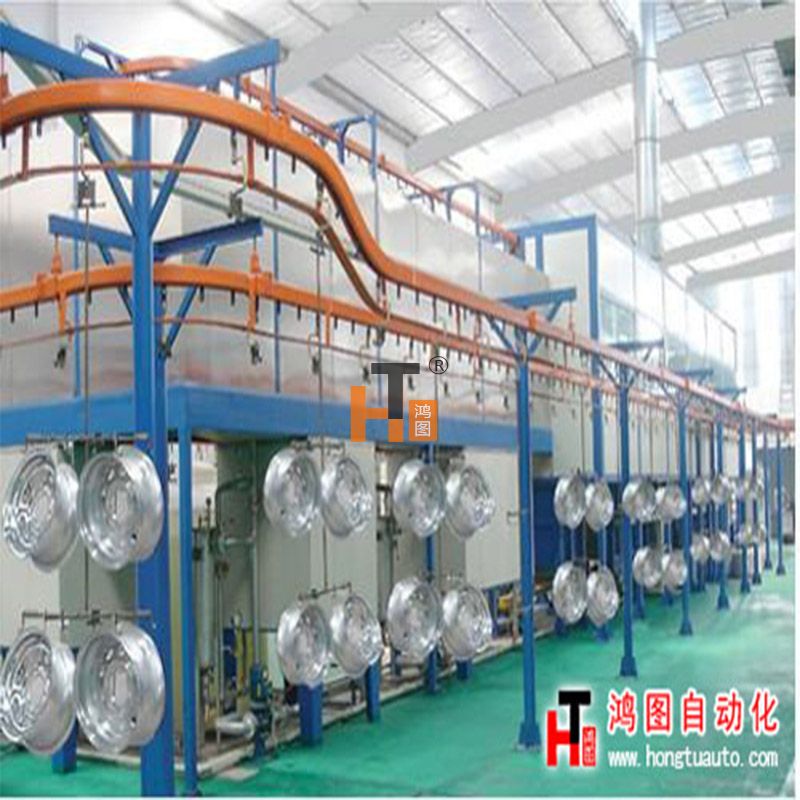

懸掛輸送機(輸送機)是一種常用的連續輸送設備,廣泛應用于連續地在廠內輸送各種成件物品和裝在容器或包內的散裝物料,也可在各個工業部門的流水線中用來在各工序間輸送工件,完成各種工藝過程,實現輸送和工藝作業的綜合機械化。其結構主要由牽引鏈條、滑架、吊具、架空軌道、驅動裝置、張緊裝置各安全裝置等組成。

    通用懸掛輸送機有以下特點：

   （1）該輸送機主要使用于銜接工序繁多、生產節拍緊湊、工藝方法相對穩定的生產過程。

   （2）具有良好的空間性，能在水平面和垂直面內任意回轉，根據工藝流程需要經過合理的布線設計，可以穿越幾米乃至幾十米的樓房，線路長度可達1500~2000m。從而將各個單一的獨立專業化生產環節配套成線，將工件按預定的線路運往指定工位，達到搬運物件和生產的目的。

   （3）適應性強，可使物件連續不斷地運經高溫烘道、有害氣體區、酸洗磷化池、電泳槽、噴漆室、結凍間等，完成人工難以完成的高難作業任務，從而改善工人的勞動條件。

   （4）輸送機的布置對地面設備和工藝操作影響甚小，同時由于輸送機本身就是“活動倉庫”，所以有可能取消各工位間的儲存場地，從而提高生產作業面積的經濟合理性。

   （5）按一定的生產節拍組成的自動生產線不僅可以提高生產效率，保證產品質量，縮短成產周期，減少勞動人員，而且強化了企業管理水平。

   （6）速度使用范圍廣，為0.3~25m/min。并可以根據需要實現無級調速和間歇運行以及雙線的同步運行。

   （7）運送成品物件范圍寬，運載物最大重量2000kg，物件長度可達4~5m。
   （8）適用于較寬的工作溫度范圍，整機環境溫度—20~45℃，牽引構件和軌道的工作溫度—20~180℃。

   （9）動力消耗?。▎挝粻恳?50~300N/t），維護費用低，便于管理，使用安全。

    通用懸掛輸送機主要部件的結構特點

    1、驅動裝置

   通用懸掛輸送機的驅動裝置是整個輸送機系統的動力源。驅動方式分直線驅動器和角驅動器二種形式，由于直線驅動器的受力狀況更好，所以現在普遍采用直線驅動器作為懸掛輸送鏈的驅動裝置。直線驅動裝置具有布置靈活、維護方便等特點，重要場合還可以串聯兩臺驅動裝置，當一臺驅動裝置出現故障需要檢修時，即可馬上起動另一臺備用的驅動裝置，以保證輸送機系統每天24小時的連續運行。

    2、張緊裝置

    通用懸掛輸送機的張緊裝置布置在輸送線張力最小的地方，張緊裝置的種類有彈簧式、重錘式、氣動式和氣動液壓式四種結構型式。彈簧張緊裝置適用于水平線路；氣動張緊裝置適用于線路高差變化不大的空間線路；重錘張緊裝置和氣動液壓裝置適用于各種復雜線路和各種工況條件。

    3、牽引鏈

    通用懸掛輸送機牽引鏈采用模鍛易拆鏈，該牽引鏈由內鏈片、外鏈片及銷軸組成.

    4、滑架

    滑架是用來支撐貨物的吊具，并使它沿著架空軌道運行，或者用來支撐鏈條質量，以免鏈條產生過大的撓度，前一種稱為載重滑架，后一種稱為空載滑架。

    5、軌道

    通用懸掛輸送機軌道為工字鋼軌道。

6、回轉裝置

通用懸掛輸送機回轉裝置有二種結構型式：光輪回轉裝置、滾子回轉裝置。光輪回轉裝置運行阻力小且造價低，故其應用較多；而滾子回轉裝置只適用于回轉半徑較大、回轉角度較小的場合。
